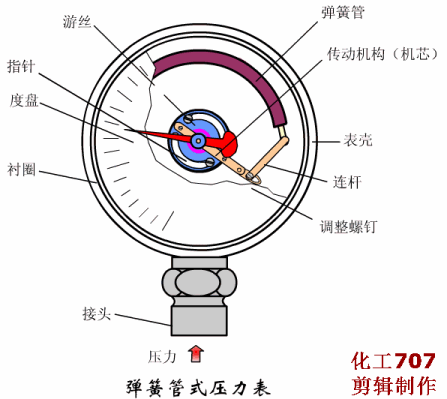

彈簧管壓力表，又可以稱作布爾登表，主要用來測量無爆炸、不結晶、不凝固，對銅和銅合金無腐蝕作用的液體、氣體或蒸汽的壓力。但是許多人不了解彈簧管式壓力表的結果和工作過程，小編為大家準備了彈簧管壓力表的動態圖解，看完圖就可以更清晰的了解了。

從圖中可以看出，彈簧管壓力表的主要組成部分為一彎成圓弧形的彈簧管，管的橫切面為橢圓形。作為測量元件的彈簧管一端固定起來，并通過接頭與被測介質相連；另一端封閉，為自由端。自由端通過連桿與扇形齒輪相連，扇形齒輪又和機心齒輪咬合組成傳動放大裝置。通過圖解還可以清晰的看出彈簧管壓力表的工作過程，理解起來就更加簡單了吧！

不過還是要注意，彈簧管壓力表屬于就地指示型壓力表，就地顯示壓力的大小，不帶遠程傳送顯示、調節功能。但隨著技術的進步，彈簧管壓力表出現了許多延伸產品，有彈簧管耐震壓力表、彈簧管膜盒壓力表、彈簧管隔膜壓力表、不銹鋼彈簧管壓力表、彈簧管電接點壓力表等等。在選擇的時候可以根據自己的要求，選擇合適的壓力表。
